Gwo machin ekstèn Honing



Total pouvwa machin: 22kW - 75kW
Pwosesis gwo bout bwa: 700-900cm3 / h, maksimòm: 1200cm3 / h
Presizyon nan dimansyon: H6-H8
Longè kou (mm): 3000mm - 25000mm
Pwosesis ranje Bore dyamèt (mm): 200mm-1000mm



 Operasyon fasil ak pratik

 Kondisyon ki ba pou operatè yo
 Ki pi kout blocage aliman tan ak pi wo efikasite pwosesis





 Ekstèn machin onin ka sèlman amelyore Fòm Presizyon
 Ekstèn machin onin pa ka chanje pozisyon an
 Konsantrisite pa ka korije





Modèl	Longè twou (mm)	Dyamèt twou (mm)	GWO L (mm)	Gwosè W (mm)	GWO H (mm)	Pwa (kg)
WYH-3000Z	3000	Φ200-φ1000	5024	1870	2050	70000
WYH-5000Z	5000	Φ200-φ1000	81024	1870	2050	90000
WYH-6000Z	6000	Φ200-φ1000	93024	1870	2050	110000
WYH-8000Z	8000	Φ200-φ1000	11540	1870	2050	160000
WYH-10000Z	10000	Φ200-φ1000	13540	1870	2050	200000
WYH-12000Z	12000	Φ200-φ1000	15540	1870	2050	260000
WYH-15000Z	15000	Φ200-φ1000	18540	1870	2050	300000
WYH-16000Z	16000	Φ200-φ1000	19540	1870	2050	350000
WYH-18000Z	18000	Φ200-φ1000	21540	1870	2050	400000
WYH-20000Z	20000	Φ200-φ1000	23540	1870	2050	450000





Machin nan onin se apwopriye pou onin sèk deyò nan pyès ki gen dyamèt ki sòti nan 110 mm a 1000 mm ak longè sòti nan 1000 mm a 20000 mm.



• Sik pwosesis: 500-900 cm³/h (maksimòm jiska 1200 cm³/h).
• Pwosesis dimansyon presizyon: h6 ~ h7.
• Brutalizasyon sifas pandan pwosesis: Mwens pase oswa egal a Ra0.4.
• Maksimòm pwa materyo ant tèt la: 20000 kg.
• Total pouvwa zouti machin lan: 75 kW.
• Chaj zouti machin -kapasite pote: 20T



Figi 1 Ekstèn machin onin





Pouvwa motè axe: 37.5 kW.
Pouvwa motè manje: 1 kW.
Pouvwa motè resipyan: 9.8 kW.
Sipò motè chèz: 1 kW
Sipò chèz leve motè: 2 kW.





Se machin nan oning sitou ki konpoze de yon bwat file, tèt perfectionnement, kò kabann, sipò materyo (si ou vle), mekanis resipwòk, tailstock, sistèm operasyon kontwòl, sistèm refwadisman, ak koki ekstèn.



Konpozisyon yon ekstèn Eksteryè onin machin





Spindle fen: GB A2-15.
Koton nan -dyamèt twou: 95 mm.
Devan twou cône nan axe: metrik 100.
Vitès koton: 2-vitès transmisyon kontinyèlman varyab.
Ranje vitès spindle: 39 r / min a 230 r / min.
Kat machwè chuck dyamèt: φ 1200 milimèt.
Lubrifyan ponp lwil oliv: 6 L / min.



Aparans nan bwat spindle





Tèt awozaj la adopte yon estrikti ankadreman twa -kouch, ki ka reyalize flote milti-direksyon; K ap flote milti-direksyon tèt la perfectionnement asire otomatik santre pyès la pandan pwosesis la perfectionnement.

Tèt awozaj la konsiste de yon mekanis chèz oilstone, yon ankadreman enteryè, yon ankadreman mitan, yon ankadreman ekstèn, ak yon sistèm balanse. Manje lwil oliv wòch la mache ak motè manje a nan ankadreman enteryè a, epi li transmèt atravè yon redukteur, angrenaj bizo, vis, senti synchrone, ak wou synchrone. Li otomatikman manje pa kontwòl pwogram



Konpozisyon tèt perfectionnement



Koneksyon ki genyen ant ankadreman enteryè a ak ankadreman mitan an depann sou arbr yo anwo ak pi ba nan ankadreman enteryè a, mekanis woule ak glisman, ak mekanis ralantisman an. Ankadreman fiks enteryè a ka woule ak glise leve, li desann ak balanse bò gòch ak dwa nan mitan ankadreman an, epi li ekipe ak yon sistèm balans nitwojèn pou diminye pwa pwòp tèt ou nan ankadreman enteryè a ak lòt pati. Gen mekanis kondwi vis, mekanis rediksyon, ak motè servo sou ankadreman enteryè a, sa ki ka reyalize mouvman an gòch ak dwa nan mekanis nan chèz wòch lwil oliv k ap deplase, ak reyalize manje a ak retresi nan wòch la lwil oliv.

Se pozisyon enstalasyon an nan mekanis nan chèz lwil oliv ajiste selon seri a pwosesis. Pointeur chèz oilstone a koresponn ak pozisyon règ tèt oning la. Se lwil oliv la fiks nan mekanis nan chèz oilstone atravè blòk la blocage oilstone, ki ka byen vit ak fasilman ajiste pozisyon nan chèz la oilstone ak ranplase oilstone la.



Mekanis chèz wòch lwil oliv





Sipò pou pyès travay la sitou konsiste de ankadreman sipò pyès ki gen fòm arc -, mekanis balanse bra, mekanis leve, elatriye. Fòs maksimòm sipò a se 30 kN, konjesyon serebral la sipò se reglabl nan ranje 0-280 mm, konjesyon serebral la mekanis leve se 10 mm, ak woulo ankadreman an sipò se te fè nan materyèl nilon pou anpeche pyès travay la scrat.

Zouti machin nan ka ekipe ak yon seri sipò pyès pou efektivman anpeche pyès la grate anba.





Eta k ap mache dwat nan sipò pyès travay la





Sipò pyès travay nan yon eta tonbe



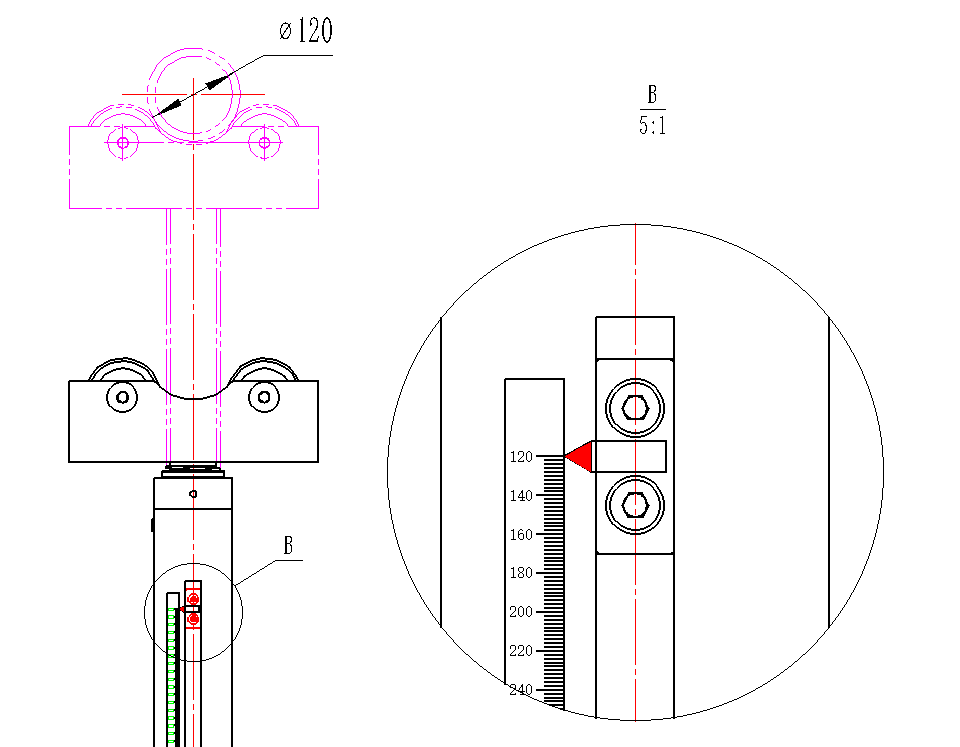

Dyagram chema ajisteman ankadreman sipò pyès la





Mekanis resipwòk la konsiste de yon asanble bwat piyon aktif, yon asanble bwat piyon kondwi, yon plak trennen, yon plak konekte chèn, yon gwoup bracket chèn, yon chèn, yon chèn trennen, elatriye.

Vitès à: 1 m/min pou 25 m/min



Dyagram chema mekanis resipwòk asanble bwat piyon aktif la





Tapaj la konsiste de yon eleman baz ak yon tailstock, ekipe ak yon tèt surcharge, ak yon kou manch tailstock nan 280 mm.



Dyagram chema nan tailstock





Zouti machin nan adopte yon sistèm kontwòl òdinatè endistriyèl totalman dijital, ak yon ekran tactile LCD 15 pous pou operasyon, yon koòdone itilizatè -zanmitay, gwo kapasite enfòmasyon, ak operasyon senp ak pratik.

Koleksyon done an tan reyèl, fidbak an tan reyèl-, ak ajisteman paramèt pwosesis lè w ap travay. Super fò pwosesis paramèt dinamik baz done, operatè a sèlman bezwen antre dyamèt ekstèn nan materyo-a, ak zouti nan machin otomatikman jenere vitès file korespondan, Kovèti pou bwat spindle, pousantaj chaj maksimòm, koupl pwoteksyon maksimòm ak lòt paramèt. Minimize kantite travay operatè yo ak efektivman anpeche operasyon inègza.

Sistèm kontwòl manje wòch lwil oliv la ka detekte pwen wo ak ba yo, osi byen ke cône deyò pyès la nan tan reyèl-pandan pwosesis, epi reflete yo an tan reyèl-sou ekran ekspozisyon an sou fòm grafik. Pou pwen yo dekouvri segondè ak ba, operasyon manyèl pa obligatwa, ak zouti machin nan pral fè reparasyon kout konjesyon serebral sou pwen segondè yo poukont li; Lè koub pwosesis la apwoche yon liy dwat, silendrisite sèk ekstèn lan trè konsistan. Li sipòte tou reparasyon manyèl kout konjesyon serebral, ak frekans kout konjesyon serebral reglabl ak anplitid. Mezi sou entènèt la ak pwogram koreksyon otomatik pou chaj pwosesis ka reyalize kontwòl otomatik nan onin lokal yo.

Ekran manyen pwogramasyon an ka fasilman antre gwosè a nan materyo-a ak kalkile vitès ki apwopriye a nan file koton an. Ekran tactile a kapab tou montre estati travay machin nan tan reyèl -: chaj spindle, pwen wo ak ba nan sèk ekstèn pyès la, pozisyon tèt perfectionnement, tan perfectionnement, pousantaj manje, ranje pouvwa, elatriye. Pou paramèt prensipal yo nan pwosesis, konjesyon serebral, presyon, ak tan, gen yon chemen kout dirèkteman ajiste yo lè l sèvi avèk ekran an tactile. Ekipman an gen yon fonksyon reparasyon otomatik pou pati yo. Apre yo fin detekte pozisyon kote dyamèt eksteryè pyès la twò gwo, yo ka aktive reparasyon otomatik la pou otomatikman fè reparasyon kout -nan pozisyon sa a.



Entèfas òdinatè imen





Sistèm refwadisman an ekipe ak yon aparèy filtraj twa-etap ki gen ladan yon ponp lwil oliv, yon separasyon mayetik, yon filtè kasèt papye, ak yon ekran filtre. Lwil oliv onin an premye pase nan yon séparateur mayetik, ki ka otomatikman retire pi fò nan labou an fè poud nan lwil oliv oning, ak Lè sa a, pase nan yon filtè kasèt papye, nan ki pwen majorite nan poud an fè ak poud lwil oliv wòch nan lwil oliv la te retire. Finalman, sikile likid refwadisman k ap travay la bay pyès la atravè filtre tank lwil oliv, ponp lwil oliv ak tiyo. Kantite lwil oliv refwadisman ka ajiste selon sitiyasyon aktyèl la pwosesis, ak switch la refwadisman sitiye sou lòt bò a nan tèt la onin.





Brutalizasyon sifas: Mwens pase oswa egal a Ra12.5.
Roundness: Mwens pase oswa egal a 0.3 mm.
Ang konik: Mwens pase oswa egal a 0.2 mm / m.
Cône an jeneral nan materyo a se mwens pase oswa egal a 1 mm.





1. Lis Konfigirasyon
Tanpri gade nan Dokiman an 1 pou plis detay.

2. Zouti ki nesesè pou enstalasyon machin zouti.

3. Done teknik
Manyèl sistèm kontwòl mekanik ak elektrik nimerik, sètifika kalifikasyon pwodwi.





1. Kondisyon pou enstalasyon ekipman, debogaj, fòmasyon operasyon, elatriye
Pre akseptasyon anvan chajman pwodwi, founisè a responsab pou resepsyon an nan bò demann lan ak ranpli travay la akseptasyon pre. Ekipman an pral rive sou sit la, ak pèsonèl sèvis founisè a ap rive nan demann lan nan lespas 20 jou apre yo fin resevwa avi sèvis la pou enstale, debogaj, ak teste zouti machin nan. Enstalasyon ekipman an se responsablite founisè a, ki moun ki dwe bay pwòp enstalasyon yo ak zouti konstriksyon. Founisè a dwe konfòme yo ak règleman konpayi an pandan pwosesis enstalasyon an epi kenbe travay 5S la sou sit pandan pwosesis konstriksyon an. Enstalasyon ak debogaj pral fini nan 60 jou. Apre enstalasyon ak debogaj, pwodiksyon jijman yo pral fèt epi akseptasyon yo pral fèt dapre estanda. Founisè a dwe bay yon fòmasyon pou operatè achtè a ak pèsonèl antretyen sou plas, ak yon dire 7 jou; Pèsonèl ki resevwa fòmasyon yo pral sibi evalyasyon teyorik ak pratik ki òganize ansanm pa tou de bò rezèv la ak demann jiskaske yo satisfè kondisyon travay yo.

2. Peryòd asirans kalite
Peryòd asirans kalite ekipman an se 12 mwa. Pandan peryòd garanti a, si gen nenpòt pwoblèm kalite oswa fonksyone byen ki te koze pa konsepsyon ekipman pòv oswa fabrikasyon oswa responsablite lòt founisè, manifakti a dwe imedyatman repare oswa ranplase ekipman an gratis epi debogaj li byen.

3. Apre lavant sèvis
Si ekipman an fonksyone byen pandan peryòd garanti a, founisè a dwe reponn pozitivman nan lespas 4 èdtan apre li fin resevwa notifikasyon nan men achtè a. Si founisè a bezwen ale nan sit la pou manyen, founisè a dwe rive sou sit achtè a nan 48 èdtan.

4. Enstalasyon ekipman
Enstalasyon ekipman an dwe ede operatè machin zouti nan bò demann lan, epi yo dwe bay operatè yo fòmasyon pwofesyonèl sou estrikti a ak prensip k ap travay nan zouti machin nan, ki gen ladan depanaj senp, pandan enstalasyon zouti machin nan.





1. Zouti machin nan ap travay kontinyèlman pou 3 jou, ak pèfòmans ekipman ki estab ak bon jan kalite pwodwi satisfè kondisyon teknik.

2. Tout konpozan elektrik yo itilize nan ekipman yo fèt ak bon jan kalite -pwodwi epi asire operasyon serye.

3. Ekipman an mande pou operasyon lis, kontwòl fleksib, e pa gen okenn flit lwil oliv oswa bri nòmal.

4. Founisè a garanti ke tout pati nan zouti nan machin yo se mak nouvo.





1. Twa barik (200 L/barik) lwil oliv oning dwe achte nan men modèl founisè a deziyen pandan akseptasyon.
2. esè D' pièces (pièces ak dimansyon nan ranje perfectionnement machin D')
3. Honing oilstone (founisè a sèlman bay yon ti kantite oning oilstone pou achtè a enspekte ak teste pyès la perfectionnement).



Dokiman 1: Lis Konfigirasyon
Lis ak sitasyon pi ba konfigirasyon machin ekstèn



Nimewo Serial	Non	Remak	Mak
1	lame	WYH-20000	LRT
2	file koton	37.5 kW	Dench
3	Chofè motè axe	37 kW	schneider
4	manje motè	1 kW	schneider
5	Manje chofè motè	1 kW	schneider
6	Motè resipyan	9.8 kW	schneider
7	Chofè motè resipyan	9.8 kW	schneider
8	sistèm kontwòl dijital	WYH-1	LRT
9	Manyen ekran	15 pous	schneider
10	kote yo pote		NSK
11	kouple		Itali
12	Konektè avyasyon/ konpozan elektrik		schneider
13	Kabann ankadreman / fèy metal		Liruite
14	Sistèm filtraj	santrifuje	Turbo-separe
15	ray	Pè gid lineyè
17	Konpozan elektrik		schneider
18	konpozan pneumatic		AirTAC

Remak: Akòz tan an livrezon nan kèk mak enpòte nan motè ak chofè, konfigirasyon ki anwo a ka afekte tan an livrezon oswa pa kapab apwovizyone. Si li enposib bay oswa afekte livrezon, manifakti a ak demann lan pral negosye ak kominike pou chwazi ansanm pwodwi altènatif.





Ekstèn machin awozaj la se yon kalite zouti machin ki itilize espesyalman pou machin presizyon nan sifas sèk ekstèn nan pati aks. Atravè pwosesis inik awozaj la, li fè gwo -presizyon ak segondè- efikasite final final sou eksèrk la nan pyès la, ki vize pou amelyore siyifikativman presizyon jewometrik ak bon jan kalite sifas nan ekscircle la.





Machin nan ekstèn onin adopte fleksib k ap flote fanm k'ap pile, ak machin nan fanm k'ap pile silendrik adopte rijid fanm k'ap pile kontak.
Ekstèn wonn onin: ba lwil oliv la flote nan direksyon radial anfòm materyo a, ak metòd pwosesis la nan machin nan wonn ekstèn oning: ba lwil oliv la flote nan direksyon radial anfòm pyès la.
Mouvman prensipal moulen silendrik la se wotasyon gwo -vitès wou fanm k'ap pile a.





Ekstèn machin onin yo bon nan reparasyon presizyon fòm arbr amann ak long ak fini sifas efikas

Machin silendrik fanm k'ap pile a se plizyè-arbr etap tout-nan jwè ak nwayo kontwòl presizyon pozisyon.





1:15 ane eksperyans nan rechèch ak pwodiksyon de machin onin
2: Honing machin opere lojisyèl ak dwa endepandan pwopriyete entelektyèl
3: Motè a ak eleman elektrik yo soti nan mak Ewopeyen oswa Japonè
4: Reliability rekonèt pa mache a
5: Ekip teknik ekselan
6: Ekselan apre-lavant ekip sèvis





1: Depi 2010, yon manifakti machin trè rekonèt nan mache Chinwa a.
2: Nou gen yon ekip ki gen eksperyans, jèn ak responsab.
3: Nou gen yon ekip teknik ekselan. Nou fyè de pwodwi nou yo.
4: Asirans kalite! Anvan livrezon bay kliyan an, depatman sipèvizyon kalite faktori a estrikteman kontwole bon jan kalite a.
5: Customize espesyal pou machin ak zouti selon bezwen kliyan pou onin pyès espesyal.



Baj popilè: gwo eksteryè onin machin, Lachin gwo ekstèn oning machin manifaktirè yo
